激光測距儀產品介紹
1 顯示
2 開啟/測量
3 清除/關閉
4 縮放/向上導航
5 添加/向左導航
6 輸入/等于
7 鏈接到上述符號的選擇鍵
8 功能
9 減/向左導航
10 測量基準/向下導航
基本結果屏幕
1 狀態欄
2 主顯示欄
3 可用功能
4 收藏夾

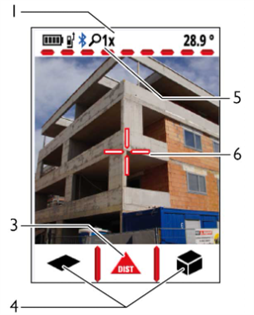

基本測量屏幕
1 狀態欄
3 可用功能
4 收藏夾
5 縮放倍率
6 十字光標
1 功能/設置
2 設置
3 幫助功能
4 頁面指示符
向下滾動以獲得進一步結果 |
電池電源 |
Bluetooth? 開啟 |
Bluetooth? 連接已建立 |
測量基準 |
裝置正在測量 |
修正已激活并從測量距離加上/減去定義值 |
裝置已調平 |
裝置未保持水平 |
縮放
|
* 理想條件下：白色和漫反射目標（漆成白色的墻壁）、背景光照低和溫度適度。
** 不理想條件下：目標具有較低或較高反射率、背景光照高或溫度位于指定溫度范圍的上限或下限。
*** 誤差適用于 0.05 m 至 10 m，置信度為 95%。
在理想條件下，在距離長于 10 m 時，誤差可能會變大為 0.10 mm/m。
在不理想條件下，在距離長于 10 m 時，誤差可能會變大為 0.15 mm/m。
**** 在用戶校準后。角度相關的附加偏差為每度 +/-0.01°，*高每象限達 +/-45°。
適用于室內溫度。對于整個使用溫度范圍，*大偏差按 +/-0.1°遞增。
功能
距離測量 是
*小/*大測量 是
連續測量 是
放樣功能 是
加/減 是
面積 是
房屋角度 是
體積 是
畫板功能（進行局部測量的面積。） 是
勾股定理測量 3 點
智能水平模式 / 間接高度 是
水平 是
內存 是
提示音 是
彩色照明顯示屏 是
Bluetooth? Smart 是
個性化的收藏夾 是
計時器 是
點對點功能/距離 是*****
智能面積 是*****
高度跟蹤 是***** 與 Leica DST 360 適配器結合
設置
操作流程
概述
數碼瞄準器
測量單一距離
連續測量及*小/*大值測量
加/減
面積
體積
房屋角度
智能水平模式
水平
勾股定理測量（3 點）
放樣功能
計時器
高度跟蹤*
內存（*后 20 個結果）
點對點測量*
點對點測量已調平*
智能面積測量*
Bluetooth? Smart
消息代碼
數字原因更正
156橫向傾角大于 10°拿好儀器，不帶任何橫向傾斜。
162校準錯誤確保裝置放在完全水平且平坦的表面。請重復校準過程。如果錯誤仍出現，請聯系您的經銷商。
204計算錯誤重新執行測量。
240數據傳輸錯誤連接裝置并重復操作過程
252溫度太高讓裝置降溫。
253溫度太低讓裝置升溫。
255接收信號過弱，測量時間過長更換目標表面（例如白紙）。
256接收信號過強更換目標表面（例如白紙）。
257背景光過強調暗目標區域。
260激光束中斷重新測量。
301裝置已移動，調平不再有效再次執行調平。在調平無效時也許可以測量，但會影響精度。
303Leica DST 360 適配器錯誤重新測量。
* 如果即使在儀器關閉并再次打開后，還是會經常顯示其他消息代碼，請聯系經銷商。
安全說明
儀器負責人員必須確保所有用戶了解這些說明并按照說明操作。只允許熟練人員使用該產品。
使用的符號
允許使用
禁止使用
使用危害
使用限制
責任范圍
廢物處置
電磁兼容性 (EMC)
日本無線電法律合規
通過 Bluetooth? 使用產品
激光分類
標簽
激光測距儀技術參數
技術參數
常規
理想條件下的精度*1 mm / 0.04' ***
不理想條件下的精度*2 mm / 0.08' ***
理想條件下的測程*0.05 - 150m / 0.16 - 500ft ***
不理想條件下的測程 **0.05 - 80m / 0.16 - 260ft ***
顯示的*小單位0.1 mm / 1/32 in
X-Range Power Technology是
激光等級 2
激光類型 635 nm, <1 mW
? 激光點 | 距離 6 /30 /60 mm | 10/ 50/ 100 m
激光束傾斜測量公差**** ± 0.2°
外殼傾斜測量公差**** ± 0.2°
傾斜測量范圍**** 360°
防護等級 Ip65（防塵和防濺水）
自動 關閉激光 90 秒后
自動 關閉電源 180 秒后
Bluetooth? Smart Bluetooth? v4.0
Bluetooth? Smart 的功率 0.71 mW
Bluetooth? Smart 的頻率 2400 - 2483.5 MHz
Bluetooth? Smart 的范圍 <10 米
電池壽命 (2 x AA) 高達 4000 次測量
尺寸 (H x D x W) 132 x 56 x 29 mm | 5.2 x 2.2 x 1.1 in
重量（連同電池） 184 g/ 6.49 oz
儲存 | 工作溫度范圍 -25 至 70°C/ -13 至 158°F | -10 至 50°C/ 14 至 122°F
激光測距儀標準配置
激光測距儀可選配件
激光測距儀相關視頻
暫時不能提供，如需要詳細資料，請主動與我們聯系。
激光測距儀資料下載
暫時不能提供，如需要詳細資料，請主動與我們聯系。
