HT-2000型門尼粘度計產品介紹：

HT-2000型門尼粘度計是我司最新研制出的又一高技術機電一體化產品。它由計算機、模塊化高精度控溫儀,數據采集控制器，機械構件及電氣連鎖等部份組成。是用來測定各種未硫化的天然橡膠，合成橡膠，生膠及再生橡膠的門尼粘度，焦燒時間和硫化指數。

第一章 軟件介紹

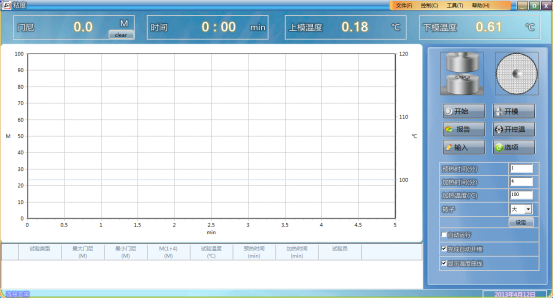

1.1軟件界面san

1. 菜單欄

包含文件（新建、保存、打開、報告）、控制（開關電機、收放砝碼）、工具（選項、數據庫字段）、關于五個菜單。

2)數據欄

顯示當前實際數據（門尼，時間，上下模溫度）。

3. 曲線

顯示讀取的曲線及實時顯示測試曲線

4. 操作欄

快捷操作按鍵，設置預熱時間、測試時間、測試溫度、轉子大?。ㄔO置后需要點擊“設定”保存應用）；確認框：自動運行，完成后自動開模，顯示溫度曲線（鼠標點擊即起作用）。

5. 結果欄

顯示測試結果

最下部左邊顯示連接情況（連通時為藍色字體“連接正?！保?/span>
1.2技術指標

1.3如何開始測試

設定溫度

在操作欄中輸入需要設定的溫度,及加熱時間，所用轉子大小等點“設定”設置

啟動控溫

點擊快捷操作欄中的“開控溫”按鈕

當溫度達到指定溫度后，開模-放入膠料-合模

如果快捷操作欄的“自動運行”已勾選，則軟件檢測到合模信號后會自動開始試驗；否則合模后還應手動點擊“開始”，試驗才會開始。

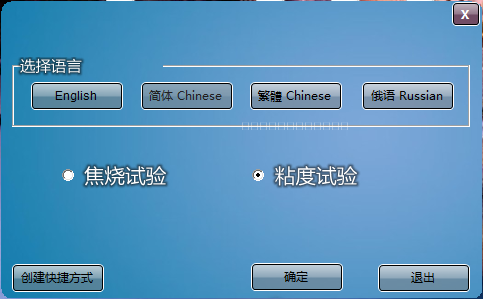

1.4語言選擇，試驗類型選擇

軟件啟動的第一個界面可以選擇軟件的語言。還可以選擇試驗類型：門尼粘度試驗，焦燒試驗

第二章 軟件安裝

2.1軟件安裝

在安裝目錄的文件

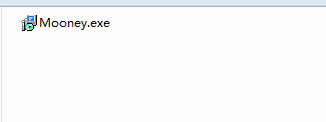

雙擊Mooney.exe

如果系統缺少必須的運行庫,則出現2-3,否則直接到4

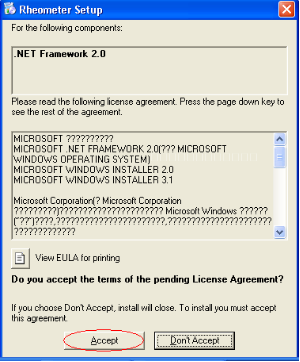

點擊Accept

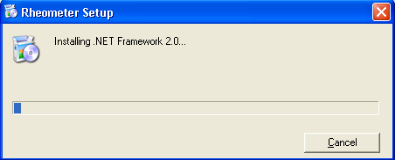

等待安裝完成

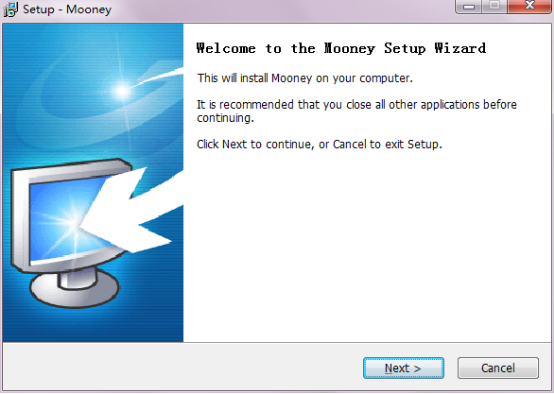

開始安裝程序,點擊Next

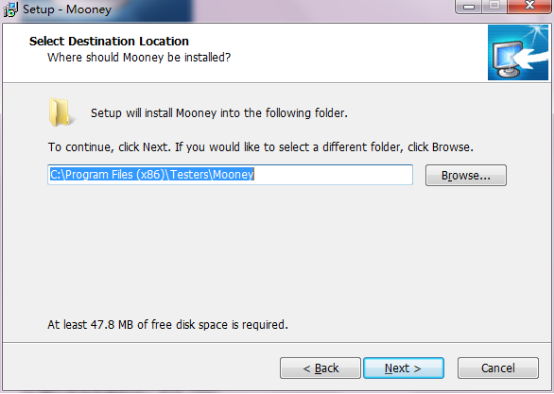

選擇安裝目錄，然后點擊Next

一直點擊Next

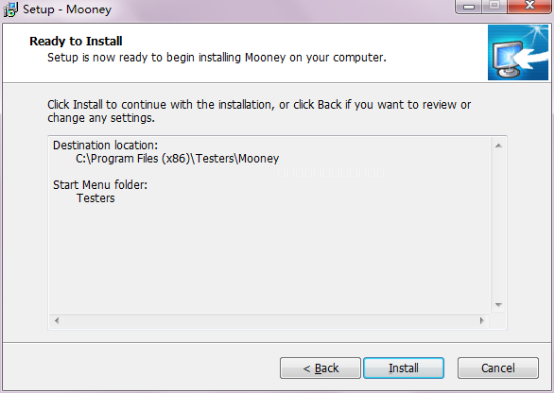

確認是否安裝軟件，點擊Next

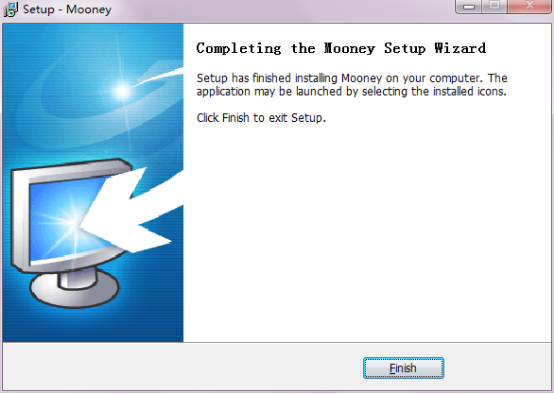

安裝完成

2.2驅動安裝

軟件在安裝時已自動安裝好驅動程序，不需要再獨立安裝。

第三章 軟件功能

3.1新建

功能說明：創建一個新的測試

操作方法：點擊文件->新建

3.2保存數據

功能說明：將當前數據保存起來

操作方法：點擊文件->保存

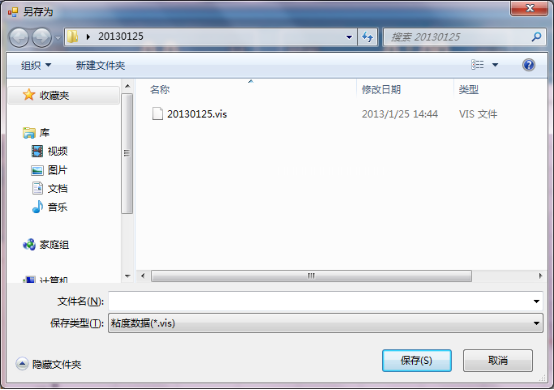

選擇目錄，輸入文件名，按保存

3.3讀取數據

功能說明：讀取存儲設備中的數據文件

操作方法：

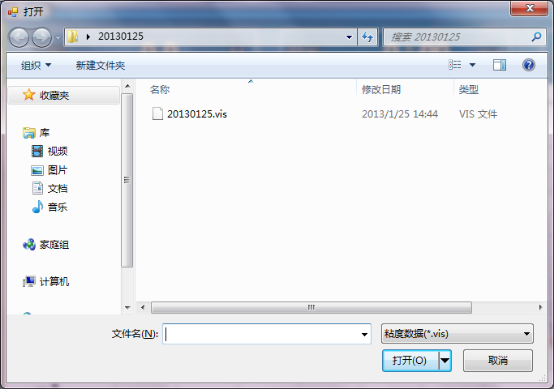

點擊文件->打開

選擇目錄與文件，按打開

3.4自動開始測試

功能說明：合模后自動啟動電機,并開始采集數據

操作方法：設置成自動運行方式

 點選“自動運行”前的小勾

開?！?/span>放入膠料—合模

軟件檢測到合模后啟動電機并采集數據

3.5.手動開始測試

功能說明：放入膠料后,點擊開始測試啟動電機,并采集數據

操作方法：設置成手動運行方式

去掉“自動運行”前的小勾

開模—放入膠料—合模

.點擊操作欄”開始”按鈕

點擊后軟件將啟動電機并采集數據

3.6控溫

功能說明：讓上模和下模加熱到指定的溫度

操作方法：設定溫度

在操作欄中輸入需要設定的溫度,點“設定”設置

啟動控溫

點擊操作欄中的”開控溫”按鈕

3.7轉動電機

功能說明：轉動電機

操作方法：點擊控制->開電機

3.8收放砝碼

功能說明：收放標定砝碼

操作方法：點擊控制->放砝碼/收砝碼

4工具菜單功能介紹

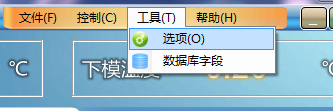

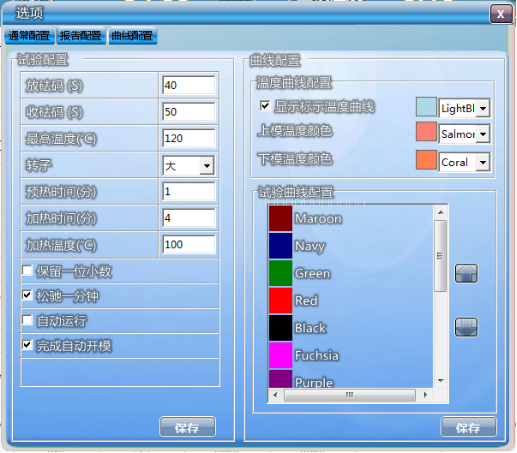

4.1工具->選項：可以打開選項功能窗口

如下圖所求，有三個標簽頁，分別為：通常配置（與試驗相關的設置）、報告配置（報告設置）、曲線配置（曲線的高級設置）。

標簽頁一通常配置:

放砝碼/收砝碼 這二項為預熱階段，標定開和標定關的時間；這二個時間必需小于預熱時間，一般不需要設置，默認即可。

最高溫度：當前試驗允許的最高溫度，當控溫超過該溫度時將停止加熱，防止出現異常時溫度過高燒壞加熱模塊。

保留一位小數：標準中規定試驗結果保留到整數位，所以軟件默認試驗結果是整數的，如果使用該設置可以把試驗結果保留到一位小數。

松弛一分鐘：粘度試驗結束后（電機停止轉動），可以顯示最后一分鐘的松弛曲線。

溫度曲線設置：顯示標示溫度曲線：可以顯示當前試驗溫度的水平線，可以對當前控溫效果有一個直觀的參考。

上模/下模 溫度顏色：可以在下拉列表中選擇上下溫度曲線的顏色。

試驗曲線設置：

設置試驗曲線的顏色，通過右側的上下箭頭按鍵調整順序。

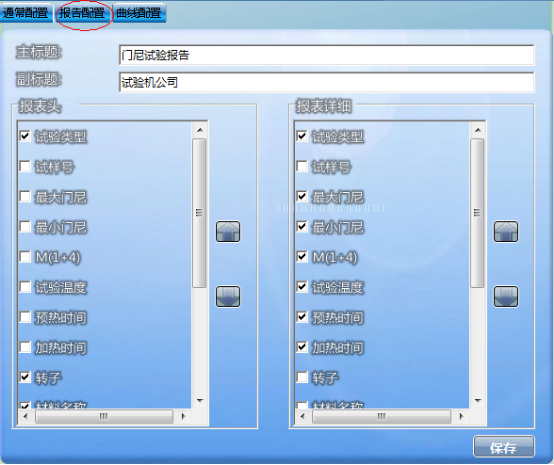

標簽頁二報告配置:該頁配置報告樣式

主標題：設置報告主標題

副標題：設置報告次標題

報表詳細：該項的設置不僅影響報告樣式，還會影響到主界面的數據項顯示（該設置中勾選的項目是跟主界面的數據項一一對應的）

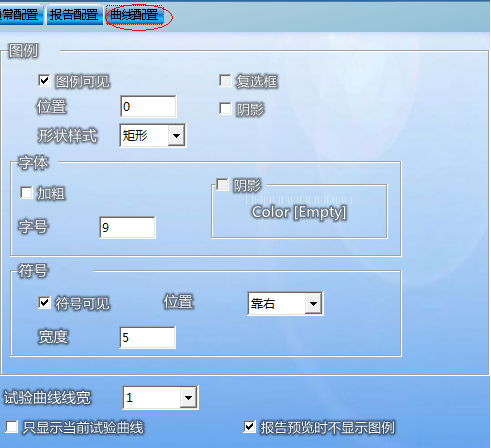

標簽頁三曲線配置:該頁配置曲線高級顯示樣式

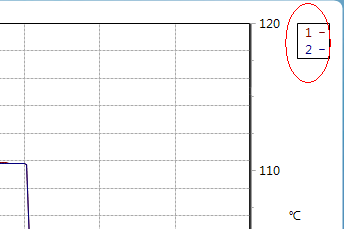

圖例：主界面中曲線顯示部分的右上角就是圖例，如下圖所示：

第四章 試驗結果說明

1. 焦燒結果：一般來說焦燒結果由試驗時所用大小轉子取得不同值。

1. 用大轉子時，結果應為 t5,t35,dt30。

   意義分別為：試驗時從曲線的最低點上升5個門尼值時所對應的時間就是t5；由最低點上升35個門尼值時所對應的時間就是t35；dt30=t35-t5。

2. 用小轉子時，結果應為 t3,t18,dt15。

   意義分別為：試驗時從曲線的最低點上升3個門尼值時所對應的時間就是t3；由最低點上升18個門尼值時所對應的時間就是t18；dt15=t18-t3。

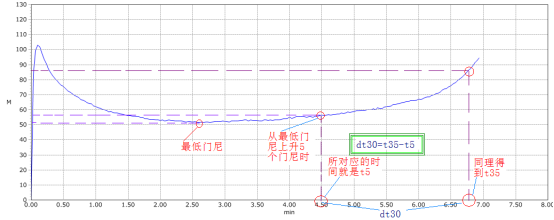

上圖為大轉子焦燒時的結果圖示

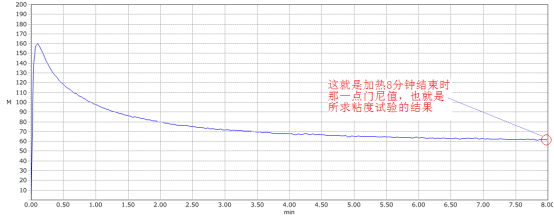

2門尼粘度試驗：試驗時也有大小轉子可選擇。不過結果由加熱時間決定：就是不論加熱多少分鐘，當加熱結束時那一點的門尼值即為所求結果。

上圖為粘度驗結果圖示
