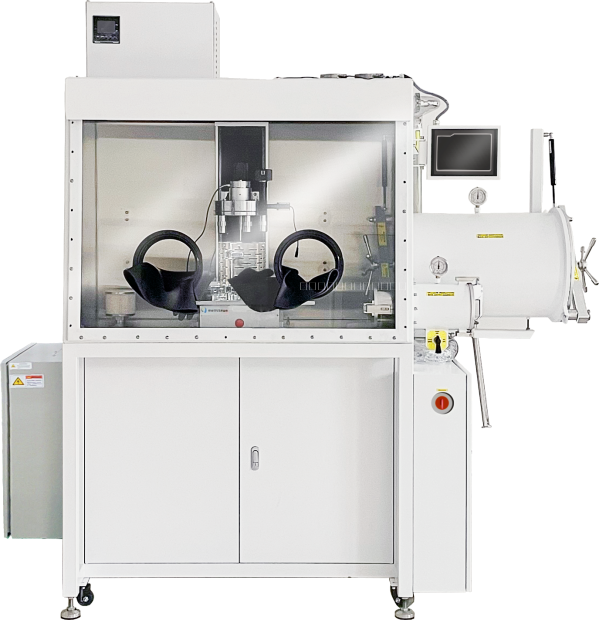

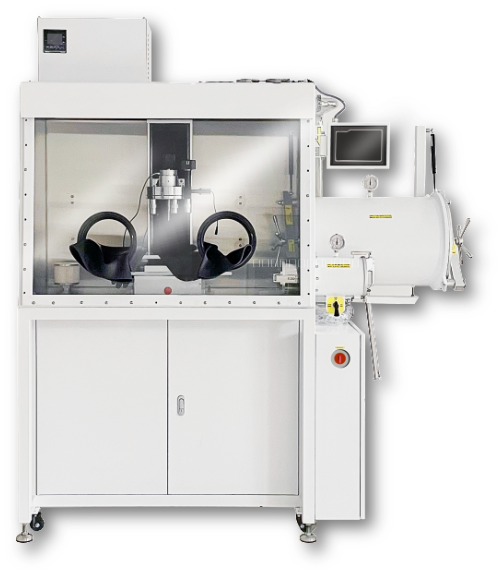

HTL-X7 高溫維氏硬度計

　　HTL-X7 高溫維氏硬度計

　　HTL-X7 HIGH-TEMPERATURE VICKERS HARDNESS TESTER

　　溫度達1200℃（可定制高達1500℃）隔氧環境下，材料試樣的維氏硬度測試

產品概述

該設備用來測定試樣從常溫到高溫隔氧環境下的維氏硬度值，用來測試金屬材料、合金材料，陶瓷，其它新型材料等在高溫下的硬度特性。測試特定溫度條件下不同材料維氏硬度。

設備采用全自動電子閉環加載方式，對高溫爐內的試樣進行自動加載，打出維氏壓痕，硬度計整體采用高剛性設計，整個機架在測試過程無變形誤差，壓頭與載荷傳感器直接連接，采用同軸加載技術，載荷精度高。高精密的工業相機對壓痕進行數據的確認，分析，讀出維氏硬度值。

高溫爐體獨特設計的爐膛結構，升溫快，保溫效果好，樣品受熱均勻。通過程序控溫，可迅速達到1200℃。（可根據客戶需求定制到1500℃），爐門側開方式，可方便放置試樣，取出試樣。

整個測試過程保持在隔氧環境下，有效保證試樣材料無氧化變性。

• 維氏硬度測試方法，載荷電子閉環控制，自動轉塔，一次可完成多點硬度測試；




• 自動壓痕打壓，自動/手動壓痕測試，帶圖像分析；




• 爐溫可達1200℃（可定制化爐溫達1500℃），樣品尺寸：Φ10 X 5 (mm)（其它尺寸可定制）；


• 高效的氣氛/真空保護箱，自動化純密閉抗氧化環境

使用范圍

　　本設備設計僅限于以下方法的硬度測試：

　　Vickers ---- 維氏硬度測試

　　High Temperature Vickers ---- 高溫維氏硬度測試

遵循標準

　　遵循ASTM E92, ISO 6507, GB/T 4340, JIS 7725等標準。

產品介紹

　　帶圖像分析的自動轉塔維氏硬度計，具有先進電腦測量系統，物鏡與壓頭通過自動轉塔切換，自動/手動測量壓痕并顯示維氏硬度值，可換算出相對應的洛氏硬度值，該機直觀性強，測量方便，減少了人為誤差，提高測量精度，避免使用者的視覺疲勞。

　　采用自行研發設計的高溫爐結構，爐膛采用特殊耐火材料加工而成，整體式設計能承受更大的載荷力，爐口，爐門及保溫材料為輕型材料，專為硬度測試而設計的爐膛結構，升溫快，保溫效果好，樣品受熱均勻。通過程序控溫，可迅速達到1200℃。

　　
采用一套高性能、高品質的自動純化工作環境的密閉循環工作系統給硬度測試提供抗氧化環境，提供可以滿足您特定要求應用的氛圍環境，通過惰性氣體環境來隔絕氧氣，氣氛由外置循環風機通過出口灰塵過濾裝置，溶劑過濾裝置，凈化，循環風機，入口灰塵過濾裝置，等構成一個閉環循環，進行循環凈化，使箱體內水氧含量保持在1PPM以下。循環凈化方式，可以保證惰性氣體不需要轉換，方便，節約氣源。采用大小過渡艙結構，手動和自動模式可選。

1. 主要結構

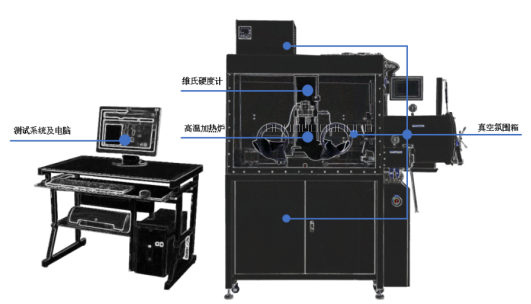

1. 整體主機

　　該系統包含三個模塊：①維氏壓痕及硬度測量模塊；

　　②高溫環境模塊；

　　③惰性氣體環境模塊。

維氏壓痕及硬度測量模塊

　　● 維氏硬度計主機的測試及設置皆由本系統控制操作。

　　● 本系統由軟件光盤（內有安裝程序、說明書文檔等）和加密狗組成。

　　● 本系統可在 WINDOWS 10,11 等操作系統下運行。

　　◆ 注意：屏幕分辨率需為1920*1080。

高溫環境模塊

       專為硬度測試研發的高溫爐，人性化側開門式結構，爐體保溫性能好，耐用，發熱效率高，受熱均勻，控溫精度高，操作簡便，多重防護設計，安全可靠。

       高溫爐：定制化溫度高達1200℃高溫爐，與硬度計聯動，通過X臺行程實現壓頭與物鏡工位的轉換，可以實現多點測試。

       加熱環境：根據需求設定好目標溫度，高溫爐迅速加熱到達該溫度環境，試樣受熱均勻后可開始硬度測試。

　　可定制溫度范圍最高1500℃，精度控制1℃，樣品尺寸Φ10 X 5mm，如有需求也可定制。

　　可編程儀表面板

惰性氣體環境模塊

　　該系統由外置觸屏菜單獨立控制，采用一套高性能、高品質的自動吸收水、氧分子，純化工作環境的密閉循環氛圍箱，給硬度測試提供抗氧化環境，提供可以滿足您特定要求應用的1ppm的O?和H?O惰性的氛圍環境。

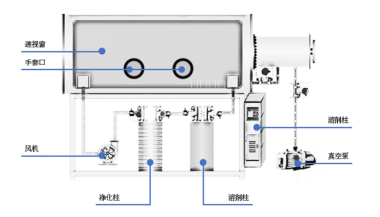

　　箱體內的氣氛在外置循環風機的作用下經出口灰塵過濾器、溶劑過濾系統、凈化柱、循環風機、入口灰塵過濾器后再進入箱體內，形成閉環循環回路，進行不斷的循環凈化，使箱體內水氧含量保持在 1PPM 以下。

　　因采用循環凈化方式，所以箱體內氣體無需置換，方便且節省氣源，凈化材料可再生重復利用，使用壽命長。
